Разборка смартфона ZTE Grand S

1. Пациент:

Разборка смартфона ZTE Grand S

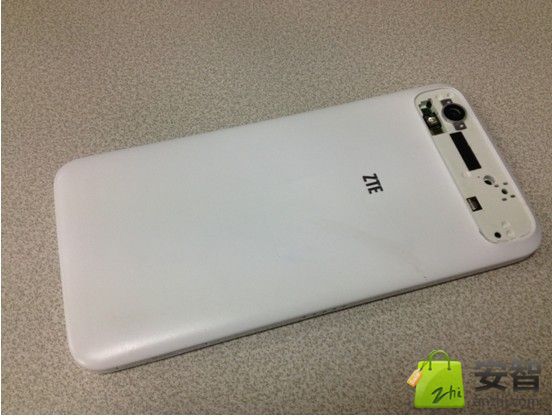

2. Снимаем декоративную крышку.

Разборка смартфона ZTE Grand S

3. Откручиваем 2 винта, которые крепят заднюю крышку и светодиодную вспышку камеры.

4. Снимаем светодиодную вспышку камеры.

5. Снимаем заднюю крышку смартфона.

6. В верхней части смартфона видим основную камеру 13 Мп и фронтальную 2 Мп, а также вибратор и стандартный 3.5 мм разъем для наушников.

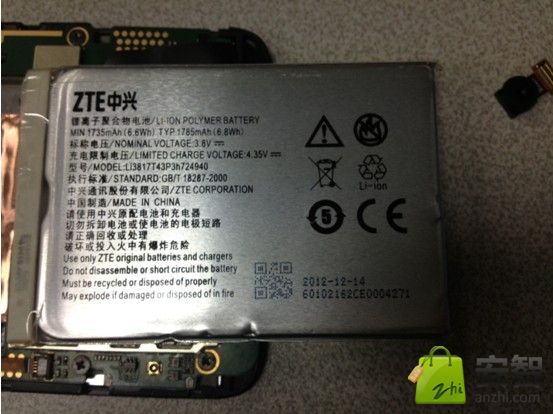

7. Аккумулятор ZTE Grand S объемом 1785 МаЧ.

8. В нижней части материнской платы смартфона под защитой видим Flash память Samsung на 16 Гб и 4-х ядерный процессор Qualcomm APQ8064.

9. Откручиваем винты удерживающие плату. На обратной стороне видим чип оперативной памяти Elpida на 2 Гб, слоты для SIM и SD карт, а также мини-USB интерфейс.

10. Смартфон ZTE Grand S в разобранном виде.
